Блок БР 10

Блок разгрузки БР 10 предназначен для разгрузки гидросистемы при отключенных исполнительных механизмах, распределения потока рабочей жидкости и предохранения от забросов давления.

Условия эксплуатации

Блок разгрузки работает на минеральных маслах с вязкостью от 10 до 1000 мм²/с (сСт) при температуре рабочей жидкости от -30°C до +70°C и температуре окружающей среды от -40°C до +40°C.

Класс чистоты рабочей жидкости не грубее 12-го по ГОСТ 17216 с номинальной тонкостью фильтрации 25 мкм.

Комплект поставки

1. Блок БР 10/* - 1 шт.
2. Кольца резиновые уплотнительные кругового сечения по ГОСТ 9833-73:
   • 004-007-19-2-2 – 2 шт.
   • 013-016-19-2-2 – 5 шт.
   • 021-024-19-2-2 – 1 шт.
   • 017-021-25-2-2 – 1 шт.
   • 030-035-30-2-2 – 2 шт.
3. Паспорт – 1 экз.
4. Свидетельство о приемке – 1 экз.
5. Свидетельство о консервации – 1 экз.
6. Свидетельство об упаковке – 1 экз.

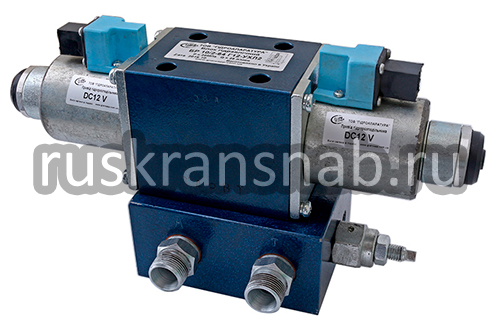

Рис. 1. Общий вид блока разгрузки БР 10/2-64 Г12-УХЛ2

Обозначение для заказа

Структура условного обозначения блока разгрузки имеет следующий вид – БР-10/Х1-Х2-Х3-Х4-Х5, где:

БР – блок разгрузки;

10 – условный проход, мм;

Х1 – исполнение по диапазону настройки давления:

• 1 – 10 МПа;
• 2 – 25 МПа;
• 3 – 32 МПа.

Х2 – схема распределения потока рабочей жидкости;

Х3:

• Г – постоянный ток: 12, 24, 48, 110, 220 В;
• В – переменный ток: 24, 36, 110, 220, 380 В.

Х4 – климатическое исполнение по ГОСТ 15150:

• УХЛ – для районов с умеренным и холодным климатом.

Х5 – категория размещения по ГОСТ 15150:

• 1, 2 или 4.

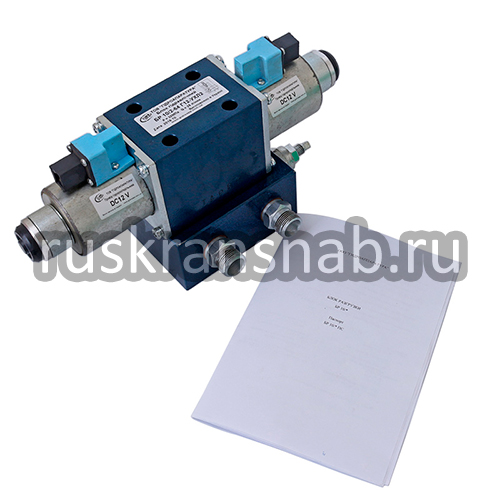

Рис. 2. Блок БР 10/2 и паспорт
