Блок БПШ-М
Штепсельный блока питания
Блок питания БПШ-М служит для питания линейных цепей, используется в кодовом автоблокировании переменного тока в действующих схемах устройств сигнализации, централизации и блокировки.
Особенности
Питание блока производится от источника переменного тока напряжением 110В и 220В с частотой 50Гц.
Блок БПШ-М является взаимозаменяемым с блоком БПШ и может устанавливаться на его место без изменений монтажа.
Особенности блока БПШ-М
БПШ-М является источником питания нового поколения. Его отличие от ранее используемых блоков состоит в том, что используется принцип резервирования основных узлов (выпрямителей) с двухступенчатой токовой защитой. Первая ступень защиты осуществляется при помощи плавких предохранителей, вторая – при помощи самовосстанавливающихся. За счет этого время для восстановления блока после короткого замыкания сократилось до минимума и занимает всего несколько минут.
Ранее короткое замыкание в нагрузке вторичных приборов приводило к их отказу, а иногда и к самовозгоранию питающих трансформаторов. Для решения этой проблемы в конструкцию БПШ-М включили термопредохранители.
Дополнительно блок оснащен светодиодной индикацией, что позволяет визуально контролировать резервирования и исправность цепей.
Технические характеристики
|
Напряжение номинальное на входе, В |
Ток потребления от сети при номинальной нагрузке, мА не более |
Перемычки между контактами штепсельной розетки |
Напряжение постоянного тока на входе блока, В |
Номинальный ток нагрузки на входе, мА |
|
220 |
40 |
33-11, 73-71, 53-12 |
60±3 |
50 |
|
110 |
70 |
11-13, 31-33, 73-71, 53-12 |
||
|
220 |
30 |
33-11, 73-51, 53-12 |
20±1 |
100 |
|
110 |
50 |
53-12, 73-51, 31-33, 11-13 |
||
|
220 |
30 |
53-12, 73-32, 33-11 |
16±0,8 |
100 |
|
110 |
40 |
53-12, 73-32, 31-33, 11-13 |
- Частота - 50 Гц;
- Габаритные размеры - 210х114х89 мм;
- Масса - не более 1,8 кг.

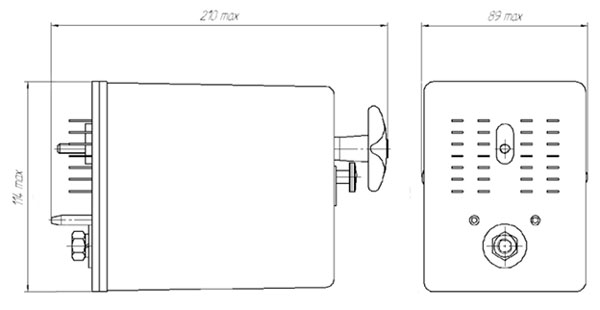

Рис. 1. Габаритные размеры
