Блок БИН.3МК

Блок информационный БИН.3МК совместно с датчиком тока ДТ-1 - ДТ-8 предназначен для передачи данных по интерфейсу RS485, отображения на жидкокристаллическом индикаторе (ЖКИ) значений токовой нагрузки и напряжения сети, а также диагностирование и световой индикации о работе основных узлов контролируемого коммутационного аппарата.

Блок является индикационным прибором.

Блок БИН.3МК может подключаться к датчикам тока типа ДТ с номинальными токами 32, 32/63, 63, 63/80, 125/160, 250, 250/315, 315/500, 400, 500, 500/800, 800, А. Индикация силы тока может отображаться как в амперах, так и в процентах относительно номинального значения датчика тока.

Условия эксплуатации

• температура окружающего воздуха от -10 до +60 °С;
• относительная влажность окружающей среды до 100 % при температуре +35 °С;
• отсутствие резких толчков (ударов и сильной тряски);
• рабочее положение в пространстве не регламентируется;
• номинальное значение внешних механических воздействующих факторов по ГОСТ 13516.1-90 для группы механического исполнения М1.

Степень защиты корпуса блока IР30.

Диапазон изменения рабочего напряжения, % Uном 50..125% Погрешность измерения напряжения сети, %, не более 10 Потребляемая мощность блока, Вт, не более 2 Габаритные размеры блока, мм 90х95х43 Масса блока, кг, не более 0,11

Комплект поставки

В комплект поставки входит:

1. Информационный блок БИН.3МК – 1 шт.
2. Гнездо соединителя – 2 шт.
3. Руководство по эксплуатации – 1 экз.

Конструкция и принцип работы

Конструктивно блок выполнен в виде пластмассового корпуса, внутри которого размещены печатные платы с элементами и вилками соединителей (рис. 1). На передней части корпуса установлены светодиодные индикаторы  и ЖКИ. В верхней части корпуса блока имеются переключатели тока и напряжения.

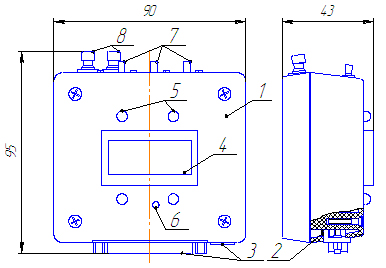

Рис. 1 Размеры и конструкция блока информационного типа БИН.3МК

• 1 – корпус;
• 2 – плата с элементами;
• 3 – вилки соединителей;
• 4 – ЖКИ;
• 5 – светодиодные индикаторы;
• 6 – подстройка отображаемого напряжения;
• 7 – переключатели номинальных напряжений и токов коммутационного аппарата;
• 8 – кнопки для настройки параметров связи блока по интерфейсу RS-485.

По запросу заказчика блок БИН.3МК может выпускаться на различные напряжения (1, 2 или 3 номинальных напряжения). В зависимости от исполнения в верхней части корпуса блока может быть установлено до 3-х переключателей (поз. 8, рис. 1), информация о которых приведена на соответствующих надписях.

Блок обеспечивает передачу по интерфейсу RS485 и отображение на символьном жидкокристаллическом дисплее следующих данных и событий:

• значение токовой нагрузки в амперах;
• значение напряжения в сети в вольтах;
• текущее состояние блоков БДУ-4-2 (включен / выключен);
• текущее состояние контакторов (включен / выключен);
• проверка цепи контактора;
• срабатывание максимальной токовой защиты;
• срабатывание защиты от перегруза;
• блокирование включения коммутационного аппарата по причине низкого сопротивления изоляции отходящей кабельной сети;
• срабатывание блока БЗ.2МК, осуществляющего защиту от токов короткого замыкания, предварительного контроля изоляции и защиты от токов утечек на землю цепей напряжением 36 В; или аппарата АЗУР.4МК (АЗУР.1МК), осуществляющего защиту от утечек тока на землю в сетях напряжением 660/1140 В (380/660 В).

Информация о срабатывании защиты дублируется светодиодной индикацией.

Порядок подключения

Блок подключается к схеме аппарата с помощью вилок соединителя X1 и X2 (рис. 2).

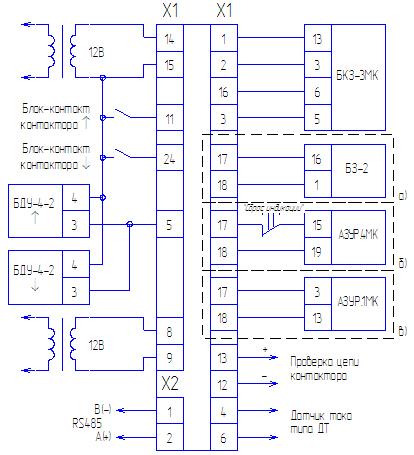

Рис. 2 Схема подключения блока БИН.3МК

• а) вариант подключения блока БЗ-2,
• б) вариант подключения аппарата аппарата АЗУР.4МК,
• в) вариант подключения аппарата АЗУР.1МК
