Блок БДР
Блок диода и резистора
Блоки БДР применяется для работы в двухпроводных схемах управления стрелками при ЭЦ. Производятся в трех вариантах исполнения, отличающихся между собой массогабаритными показателями.
Технические данные
|
Наименование |
Показатель |
||
|
БДР-1 |
БДР-2 |
БДР-3 |
|
|
U max (перем. ток), В |
400 |
||
|
I выпр, А |
0,04 |
||
|
Габариты, см |
10/6,4/5,9 |
9,4/6,4/5,9 |
9,4/6,5/5,9 |
|
Вес, г |
180 |
125 |
180 |

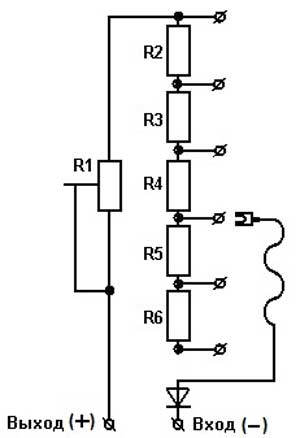

Схема блока
Структура условного обозначения: Блок диода и резистора БДР
