Аспиратор АМ-5
Аспиратор АМ-5 предназначен для просасывания исследуемой газовой смеси через индикаторные трубки при экспрессопределении содержания газовых компонентов в рудничном воздухе.

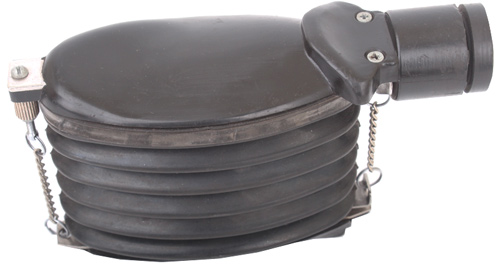

Общий вид аспиратора АМ-5
| Параметры | Значение |
| Объем всасываемого воздуха за один рабочий ход, см3 | 100±5 |
| Объем всасываемого воздуха за 1 мин. при сжатом сильфоне и заглушенном отверстии для подключения трубки, определяющий герметичность аспиратора, см3, не более | 3 |
|
90±5 155±5 56±2 |
| Масса без чехла, кг | 0,31 |

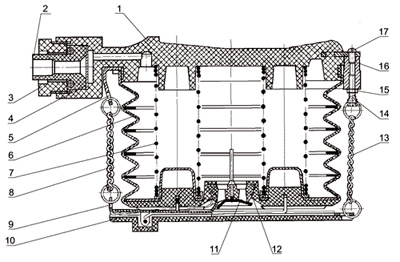

Рис.1. Схема аспиратора АМ-5, где:
1 - крышка; 2 - трубка; 3 - штуцер; 5 - подвеска; 6 - сильфон; 7 - пружина; 8, 13 - цепочки; 9 - рычаг; 10 - дно; 11 - клапан; 12 - седло; 14 - винт; 15 - контргайка; 16 - втулка; 17 - винт.
