Аппараты защиты АЗУР-1М
Аппараты защиты от токов утечки на землю АЗУР-1М предназначена для защиты от токов утечки на землю, снижения опасности поражения людей электрическим током и других опасных последствий утечек тока на землю в системах электроснабжения горных предприятий.
Внимание! Аппарат с 2013 года снят с производства! Вместо АЗУР-1М с 2013 года выпускается аппарат АЗУР.1МК.
Область применения
Электрические распределительные сети трехфазного переменного тока частотой 50 Гц напряжением 380 и 660 В с изолированной нейтралью трансформатора в подземных выработках и на поверхности угольных и горнорудных предприятий. Аппараты встраиваются в распределительные устройства низшего напряжения (РУНН) передвижных трансформаторных подстанций и других электрических установок.
Аппараты защиты АЗУР-1М могут заменять ранее выпущенные аппараты типа АЗПБ, АЗШ, АЗУР-1.
Основные отличия:
- снижены габариты и вес аппарата (в 2 раза меньше аналогов);
- аппарат защиты выполнен унифицированным на напряжение 380/660В без дополнительных переключений (осуществляется автоматическая адаптация под номинальное напряжение сети);
- выполняется фиксированная сигнализация о срабатывании аппарата защиты;
- повышена надежность функционирования;
- введена возможность цифрового отображения величины контролируемого сопротивления изоляции сети;
- в основу работы положен новый принцип повышенной точности компенсации емкостных токов утечки;
- антикоррозионная обработка корпуса с порошковым покрытием;
- установочные и присоединительные размеры аппаратов унифицированы с аппаратами БЗП, АЗПБ, АЗШ, АЗУР-1.
| Номинальное напряжение защищаемой трехфазной сети переменного тока частотой 50 Гц, В | 380/660 |
| Изменение емкости сети, мкФ на фазу | от 0 до 1,0 |
| Сопротивление срабатывания при симметричной трехфазной утечке, кОм на фазу, не менее | 30 |
| Сопротивление срабатывания при однофазной утечке, кОм, не более | 20 |
| Величина длительного тока утечки при изменении емкости сети от 0 до 1 мкФ на фазу, А, не более | 0,025 |
| Величина кратковременного тока через однофазную утечку сопротивлением 1 кОм в диапазоне изменения емкости сети от 0,1 до 1 мкФ на фазу, А, не более | 0,1 |
| Собственное время срабатывания аппарата защиты от токов утечки при сопротивлении однофазной утечки 1,0 кОм и емкости сети от 0 до 1,0 мкФ на фазу, с, не более | 0,1 |
| Габаритные размеры аппарата защиты: ширина x высота x глубина, мм | 164х320х240 |
| Масса, кг | 9 |

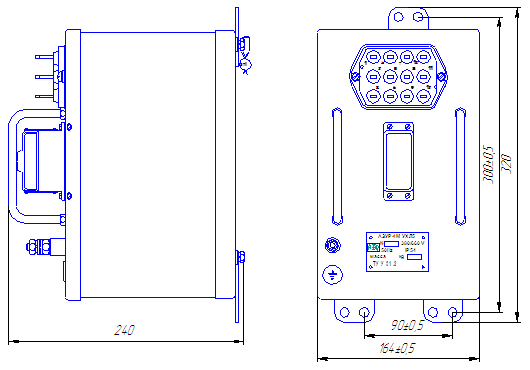

Габаритные и установочные размера аппарата АЗУР-1М
