Амперметр ЭА0302
Щитовые амперметры электромагнитной системы ЭА0302 служат для измерения величины переменного тока синусоидальной формы (частота тока 45-65 Гц).
Применение и особенности ЭА0302
Применяются на стационарных и передвижных объектах. Данные приборы выпускаются в перегрузочном исполнении и являются ударопрочными и виброустойчивыми.

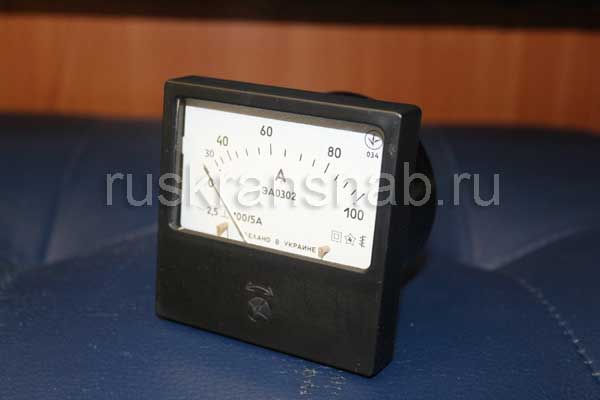

Рис. 1. Внешний вид амперметра ЭА0302
Амперметра ЭА0302 – это приборы высокого качества, которые отлично зарекомендовали себя при эксплуатации.

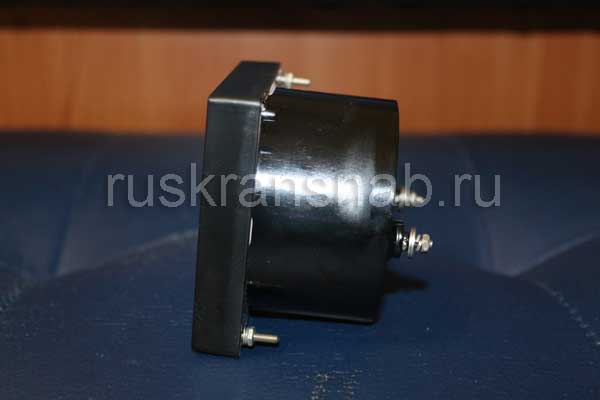

Рис. 2. Вид сбоку амперметра ЭА0302
Технические характеристики
|
Наименование параметра |
Величина |
|
Класс точности |
1,5; 2,5; 4 |
|
Диапазоны измерений, А |
|
|
Подключение через внешний трансформатор |
0-75, 0-100, 0-50,0-20,0-30, 0-200, 0-150, 0-600,0-400, 0-300, 0-1000, 0-1500, 0-800, 0-5000, 0-4000, 0-3000 |
|
Непосредственное подключение |
0-50, 0-20,0-30, 0-5, 0-10, 0-2, 0-3, 0-0,5, 0-1, 0-0,3, 0-0,1 |
|
Рабочее положение в пространстве |
Горизонтальное и вертикальное |
|
Допускаемая относительная погрешность, % |
|
|
Класс точности 1,5 |
±1,5 |
|
Класс точности 2,5 |
±2,5 |
|
Класс точности 4 |
±4 |
|
Допустимая температура окружающей среды, °С |
-50…+60 |
|
Допустимая влажность воздуха при температуре +35°С, % |
95 |
|
Габаритные размеры, мм |
80х80х72 |
|
Масса, кг не более |
0,25 |
Амперметра с диапазоном измерений 0-50 А, 0-30 А и 0-20 А имеют габаритные размеры 80х80х76 мм.
При подключении через внешний трансформатор используется трансформатор, величина вторичной обмотки которого равна 5 А.

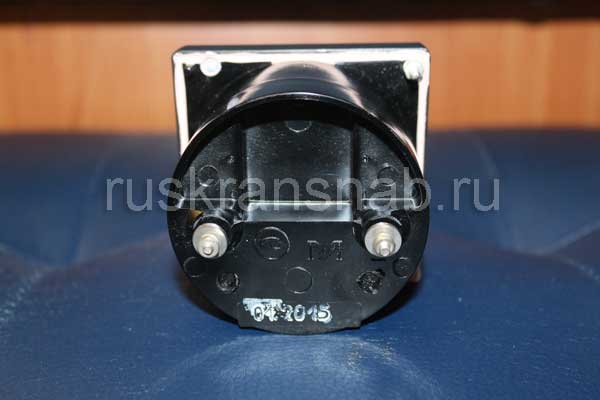

Рис. 3. Прибор ЭА0302
