Акустическая система CS8
Акустическая система CS8 предназначена для применения в системах звукоусиления различного назначения.
Работа устройства
На задней и нижней панелях акустической системы установлены розетки типа SPEAKON NL4, для подключения АС к выходу усилителя мощности.
Перед подключением АС необходимо убедиться в соответствии выходных характеристик усилителя мощности (выходной мощности и сопротивления нагрузки) входным характеристикам АС (входному сопротивлению и номинальной электрической мощности).
Подключение CS8 к выходу усилителя мощности необходимо производить в следующем порядке:
- отключить питание усилителя мощности;
- подключить АС к выходным клеммам усилителя мощности при помощи кабеля, оснащенного вилкой типа SPEAKON NL4;
Отключение АС производиться в той же последовательности.

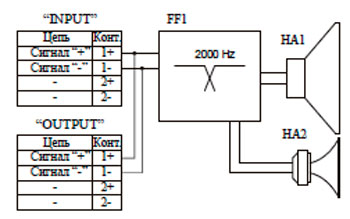

Рис.1. Схема электрическая структурная акустической системы CS8
| Наименование параметра | Значение |
| Номинальная электрическая мощность, Вт | 300 |
| Предельная долговременная мощность, Вт | 600 |
| Номинальное сопротивление, Ом | 8 |
| Диапазон воспроизводимых частот, Гц (минус 6 дБ) | от 60 до 20000 |
| Угол излучения в горизонтальной плоскости, град. (минус 6 дБ) | 90 |
| Угол излучения в вертикальной плоскости, град. (минус 6 дБ) | 75 |
| Характеристическая чувствительность, дБ | 93 |
| Максимальное звуковое давление, дБ | 124 |
| Габаритные размеры, мм (см. рис.3) | 467х235х299 |
| Масса, кг | 13 |
Комплект поставки
- акустическая система CS8 - 1 шт,
- руководство по эксплуатации - 1 шт,
- комплект упаковки - 1 шт.

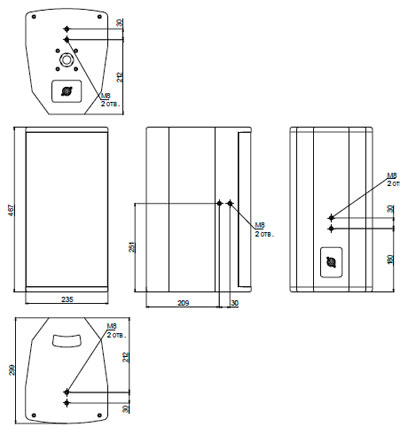

Рис.2. Схема габаритных размеров акустической системы CS8
