Акустическая система CS215

Акустическая система CS215 предназначена для применения в системах звукоусиления различного назначения.

Конструктивное исполнение

CS215 - двухполосная акустическая система с двумя 15- дюймовыми (диаметр звуковой катушки - 3 дюйма) низкочастотными и 2-дюймовой (диаметр звуковой катушки - 3 дюйма) высокочастотной динамическими головками. Высокочастотная головка нагружена на рупор, с углами излучения 90° в горизонтальной и 30°.

Корпус АС представляют собой ящик трапецеидальной формы выполненный из листовой фанеры толщиной 18 мм, покрытый полиуретановым компаундом черного цвета.

Динамические головки защищены от механических воздействий съемной перфорированной металлической сеткой толщиной 2 мм, обклеенной акустически прозрачным поролоном.

Корпус оборудован фрезерованными деревянными ручками, резьбовыми втулками М10 для различных способов монтажа (на стену, на потолок, подвес и т.п.).

Для раздельного подвода НЧ и ВЧ составляющих звукового сигнала к динамическим головкам АС оснащена разделительным фильтром с частотой раздела 800 Гц.

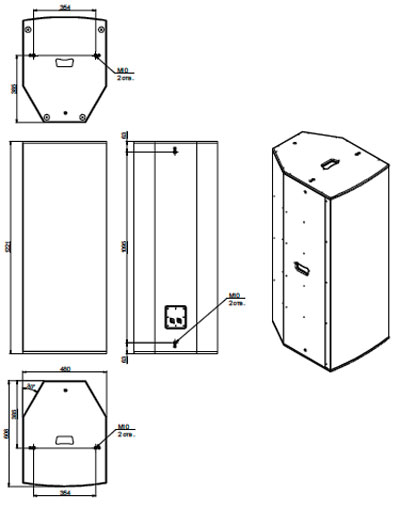

Рис.1. Габаритный чертеж системы CS215

Порядок работы

Для подключение АС к выходу усилителя мощности на задней панели АС установлена розетка «INPUT» типа SPEAKON NL4.

Для параллельного подключения к выходу усилителя мощности двух и более акустических систем в АС установлена дополнительная розетка «OUTPUT».

Перед подключением АС необходимо убедиться в соответствии выходных характеристик усилителя мощности (выходной мощности и сопротивления нагрузки) входным характеристикам АС (входному сопротивлению и номинальной электрической мощности).

Подключение АС к выходу усилителя мощности в следующем порядке:

• отключить питание усилителя мощности;
• подключить АС к выходным клеммам усилителя мощности при помощи кабеля, оснащенного вилкой типа SPEAKON NL4;

Отключение АС производиться в той же последовательности.

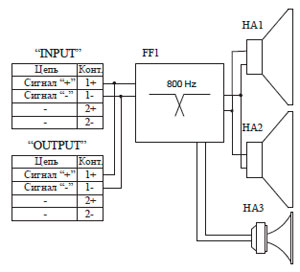

Рис.2. Схема электрическая структурная системы CS215
