Акустическая система CS18 Sub
Акустическая система CS18 Sub предназначена для применения в системах звукоусиления различного назначения.
Эксплуатация
Акустическая система CS18 Sub должна устанавливаться в закрытых помещениях при отсутствии агрессивных сред, токопроводящей пыли и рассчитаны на непрерывную работу до 12 ч в следующих условиях эксплуатации:
- температура окружающего воздуха - от минус 10 до 40°С;
- относительная влажность воздуха при температуре 25ºС и более низких температурах без конденсации влаги – не более 80%;
- атмосферное давление – от 84 до 106,7 (от 650 до 800) кПа ( мм рт. ст.);
- вибрационные нагрузки при амплитуде смещения 0,35 мм в диапазоне частот от 10 до 55 Гц.
| Наименование параметра | Характеристики |
| Номинальная электрическая мощность, Вт | 1000 |
| Предельная долговременная мощность, Вт | 2000 |
| Номинальное сопротивление, Ом | 8 |
| Частотный диапазон, Гц (-3дБ) | 33 - 200 |
| Характеристическая чувствительность, дБ | 98 |
| Максимальноезвуковое давление, дБ | 134 |
| Габаритные размеры, мм | 714х526х733 |
| Масса, кг | 38 |
Устройство и работа
CS18Sub компактная акустическая система с 18- дюймовой (диаметр звуковой катушки - 4 дюйма) низкочастотной динамической головкой .
Корпус АС представляют собой ящик выполненный из листовой фанеры толщиной 18 мм, покрытый полиуретановым компаундом черного цвета.
Динамическая головка защищена от механических воздействий съемной перфорированной металлической сеткой толщиной 2 мм обклеенной акустически прозрачным поролоном.
Корпус оборудован фрезерованными деревянными ручками и стаканом диаметром 36 мм.

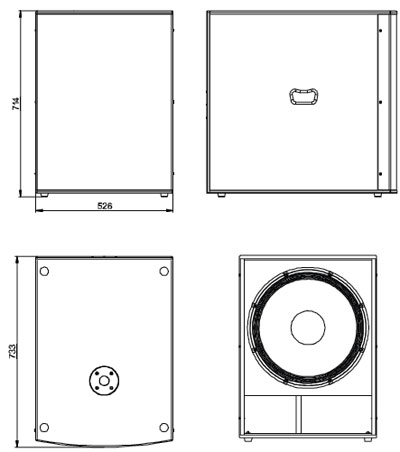

Рис.1. Габаритный чертеж акустической системы CS18 Sub
Для подключение АС к выходу усилителя мощности на задней панели АС установлена розетка «INPUT» типа SPEAKON NL4.
Для параллельного подключения к выходу усилителя мощности двух и более акустических систем в АС установлена дополнительная розетка «OUTPUT».
Перед подключением АС необходимо убедиться в соответствии выходных характеристик усилителя мощности (выходной мощности и сопротивления нагрузки) входным характеристикам АС (входному сопротивлению и номинальной электрической мощности).
Подключение АС к выходу усилителя мощности в следующем порядке:
- отключить питание усилителя мощности;
- подключить АС к выходным клеммам усилителя мощности при помощи кабеля, оснащенного вилкой типа SPEAKON NL4;
Отключение АС производиться в той же последовательности.

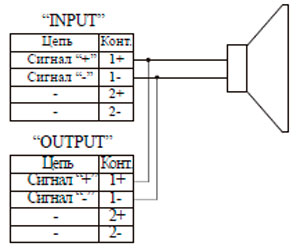

Рис.2. Схема электрическая структурная системы CS18 Sub
