Акустическая система CS15
Акустическая система CS15 предназначена для применения в системах звукоусиления различного назначения.
Эксплуатация
Акустическая система CS15 должна устанавливаться в закрытых помещениях при отсутствии агрессивных сред, токопроводящей пыли и рассчитаны на непрерывную работу до 12 ч в следующих условиях эксплуатации:
- температура окружающего воздуха - от минус 10 до 40°С;
- относительная влажность воздуха при температуре 25ºС и более низких температурах без конденсации влаги – не более 80%;
- атмосферное давление – от 84 до 106,7 (от 650 до 800) кПа ( мм рт. ст.);
- вибрационные нагрузки при амплитуде смещения 0,35 мм в диапазоне частот от 10 до 55 Гц.
Комплект поставки
- акустическая система CS15 - 1 шт,
- руководство по эксплуатации - 1 шт,
- комплект упаковки - 1 шт.
| Наименование параметра | ||
| CS15L | CS15W | |
| Номинальная электрическая мощность, Вт | ||
| Предельная долговременная мощность, Вт | ||
| Номинальное сопротивление, Ом | ||
| Частотный диапазон, Гц (-3дБ) | ||
| Угол в горизонтальной плоскости, грд (-6дБ) | 60 | 90 |
| Угол в вертикальной плоскости, грд (-6дБ) | ||
| Характеристическая чувствительность, дБ | 99 | 99 |
| Максимальноезвуковое давление, дБ | 134 | 134 |
| Габаритные размеры, мм | ||
| Масса, кг |
Конструктивное исполнение
CS15 компактная двухполосная акустическая система с 15-дюймовой (диаметр звуковой катушки - 3 дюйма) низкочастотной и 3-дюймовой (диаметр звуковой катушки - 3 дюйма) высокочастотной динамическими головками (см. рис.1). Высокочастотная головка нагружена на рупор, с углами излучения 60° в горизонтальной и 40° в вертикальной плоскостях для модели CS15L и 90° в горизонтальной и 40° в вертикальной плоскостях для модели CS15W. Конструкция АС позволяет разворачивать рупор на 90°.
Корпус АС представляют собой ящик трапецеидальной формы выполненный из листовой фанеры толщиной 18 мм, покрытый полиуретановым компаундом черного цвета. Динамические головки защищены от механических воздействий съемной перфорированной металлической сеткой толщиной 2 мм, обклеенной акустически прозрачным поролоном.
Корпус оборудован фрезерованными деревянными ручками, стаканом диаметром 36 мм для установки на стойку, резьбовыми втулками М10 для различных способов монтажа (на стену, на потолок, подвес и т.п.).
Для раздельного подвода НЧ и ВЧ составляющих звукового сигнала к динамическим головкам АС оснащена разделительным фильтром с частотой раздела 800 Гц.

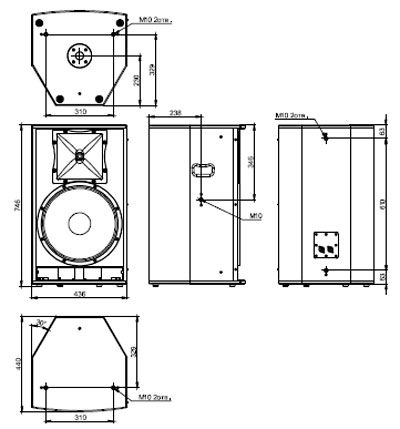

Рис.1. Схема габаритных размеров акустической системы CS15
