Акустическая система CS12
Акустическая система CS12 предназначена для применения в системах звукоусиления различного назначения (концертные залы, дискотеки, рестораны и т.п.).
Исполнение
CS12 компактная двухполосная акустическая система с 12-дюймовой (диаметр звуковой катушки - 3 дюйма) низкочастотной и 3-дюймовой (диаметр звуковой катушки - 3 дюйма) высокочастотной динамическими головками. Высокочастотная головка нагружена на рупор, с углами излучения 60° в горизонтальной и 40° в вертикальной плоскостях для модели CS12L и 90° в горизонтальной и 40° в вертикальной плоскостях для модели CS12W. Конструкция АС позволяет разворачивать рупор на 90°.
Корпус АС представляют собой ящик трапецеидальной формы выполненный из листовой фанеры толщиной 18 мм, покрытый полиуретановым компаундом черного цвета.
Динамические головки защищены от механических воздействий съемной перфорированной металлической сеткой толщиной 2 мм, обклеенной акустически прозрачным поролоном.
Корпус оборудован фрезерованными деревянными ручками, стаканом диаметром 36 мм для установки на стойку, резьбовыми втулками М10 для различных способов монтажа (на стену, на потолок, подвес и т.п.).
Для раздельного подвода НЧ и ВЧ составляющих звукового сигнала к динамическим головкам АС оснащена разделительным фильтром с частотой раздела 900 Гц.

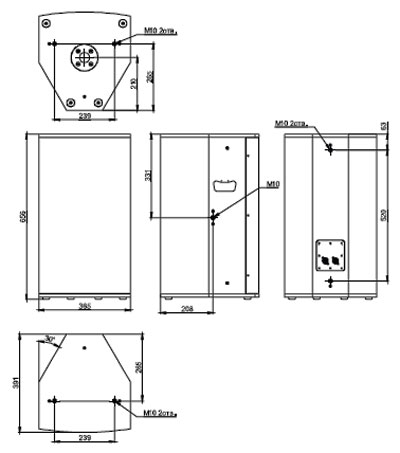

Рис.1. Схема габаритных размеров акустической системы CS12
| Наименование параметра | ||
| CS12L | CS12W | |
| Номинальная электрическая мощность, Вт | ||
| Предельная долговременная мощность, Вт | ||
| Номинальное сопротивление, Ом | ||
| Частотный диапазон, Гц (-3дБ) | ||
| Угол в горизонтальной плоскости, грд (-6дБ) | 60 | 90 |
| Угол в вертикальной плоскости, грд (-6дБ) | ||
| Характеристическая чувствительность, дБ | 98 | 98 |
| Максимальноезвуковое давление, дБ | 132 | 132 |
| Габаритные размеры, мм | ||
| Масса, кг |

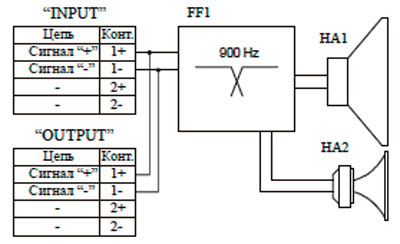

Рис.2. Схема электрическая структурная системы CS12
Эксплуатация
Акустическая система CS12 должна устанавливаться в закрытых помещениях при отсутствии агрессивных сред, токопроводящей пыли и рассчитаны на непрерывную работу до 12 ч в следующих условиях эксплуатации:
- температура окружающего воздуха - от минус 10 до 40°С;
- относительная влажность воздуха при температуре 25ºС и более низких температурах без конденсации влаги – не более 80%;
- атмосферное давление – от 84 до 106,7 (от 650 до 800) кПа ( мм рт. ст.);
- вибрационные нагрузки при амплитуде смещения 0,35 мм в диапазоне частот от 10 до 55 Гц.
